項目名稱：北京昆侖飯店電力監控系統的設計與應用
項目地點：北京
實施時間：2013年3月

項目簡介：
昆侖飯店，位于北京朝陽區新源南路，是我國一家由中國人自己設計建造和管理的五星級飯店，是由錦江國際管理有限公司管理的具有國際水準的五星級豪華商務型飯店。 安科瑞電氣股份有限公司于2013年3月承接北京昆侖飯店電力監控系統的設計與實施。

系統實現的功能：
本項目監控范圍為地下配電室的210塊表；低壓部分共180塊儀，高壓部分30塊儀表；高壓部分距離監控中心值班室有近兩百米距離，其中多功能表10根總線，微機保護2根總線，共12根總線將儀表接至監控中心的16口串口服務器；低壓部分與監控中心只一墻之隔，現場儀表通過485總線走地溝接至監控中心16口串口服務器。再將數據傳輸至監控中心主機，實現數據的采集，處理，顯示，存儲以及上傳和設備的監督和控制。

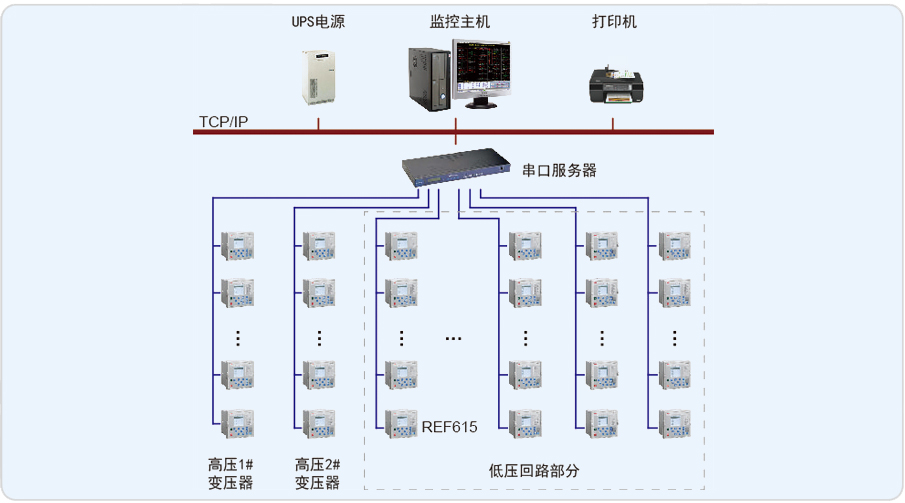

現場設備層設備為188臺電力儀表。這些設備分別根據設計要求安裝在相應的配電回路上。通過RS-485接口實現與上位機系統的數據交互。多功能表和保護裝置的通訊規約為Modbus-RTU，通訊管理層由1臺Nport-5630-16串口服務器構成。串口服務器將RS-485總線協議轉換為工業以太網協議，通過TCP/IP與站控管理層主機相連，構建數據鏈路。通訊管理層設備均安裝在電氣值班室的值班人員操作臺中，與站控管理層設備安裝在一起; 站控管理層設備為華北工控主機、顯示器、HP打印機以及山特UPS電源，均安裝在電氣值班室的操作臺中。通過安裝在主機上的Acrel-2000電力監控系統軟件實現對現場儀表數據的采集、處理以及各種人機交互功能。上位機軟件采用Acrel–2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。
本項目地下配電室提供整個昆侖飯店的所需電力，基于ACREL-2000的電力監控系統后臺，實現了對整個配電系統的實時監控。
