基本信息：
項目名稱：廣饒尚能時代電能管理系統
項目地點：山東 東營
實施時間：2017年7月

項目簡介：
廣饒尚能時代項目引入兩路10KV市電，在1#樓設10KV高壓配電室。1#樓有3臺10KV/0.4KV變壓器：TM1容量為500KVA，TM2容量為500KVA，TM3容量為1000KVA；2#樓有3臺10KV/0.4KV變壓器：TM1容量為630KVA，TM2容量為500KVA，TM3容量為1000KVA。后配出至各樓層配電箱，用于空調、照明、動力、特殊等用電。安科瑞電氣股份有限公司于2017年7月承接了廣饒尚能時代項目電能管理系統的設計與實施，旨在通過該系統實現廣饒尚能時代項目用電的集中管理和檢測，實現遠程智能化配電。

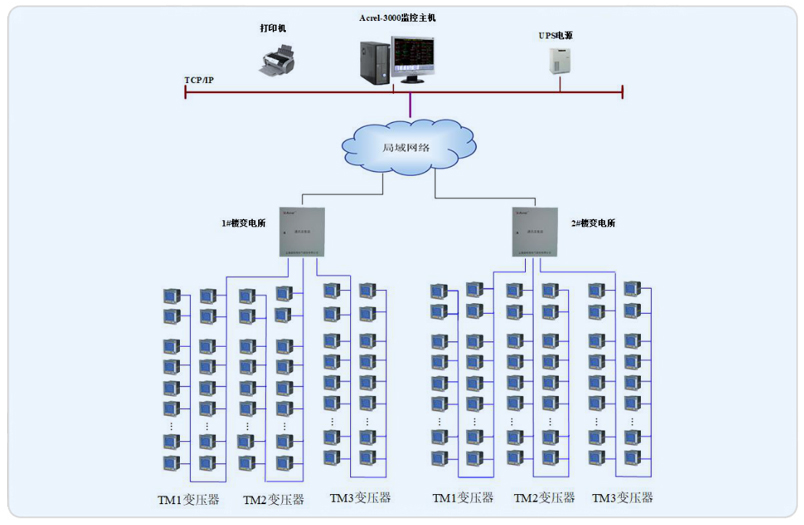

本項目共有176個PZ80L-E4/KC、14個PZ96L-E4/KC多功能電力儀表。值班室位于1#樓配電室旁，放置一臺Nport5630-16串口服務器。場儀表經485總線連接值串口服務器的任務，串口服務器由現場的以太網絡將數據傳輸至監控主機上。本監控系統采用分層分布式結構，即站控層，通訊層與間隔層。

系統實現的功能：
1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、重要回路電能報表、直觀地顯示低壓系統各回路的三相電流及運行狀況。
2.低壓各回路三相電流、電壓、功率、頻率、電能數據等查詢、打印及導出。
3.重要回路電能按時間短進行查詢計算、打印、導出。
4.各進線回路及重要出線回路電流負荷趨勢曲線歷史記錄查詢。
