功能：
BR系列產品應用電磁感應原理，對電網中的交流大電流進行實時測量，采用真有效值和線性補償技術，將其隔離變換為標準的直流信號輸出。應用范圍：
適用于冶金、電鍍、焊接等領域。|
技術參數 |
指標 |
|
|
輸入信號 |
AC200A～20kA |
|
|
輸出 |
標稱值 |
DC4-20mA |
|
負載電阻 |
≤500Ω |
|
|
輸出紋波 |
輸出紋波峰峰值 ≤ 100mV |
|
|
工作電源 |
DC24V 允許范圍21.6 V～26.4V |
|
|
功耗 |
≤0.5W |
|
|
準確級 |
0.5級 |
|
|
溫度漂移系數 |
≤200ppm |
|
|
響應時間 |
≤500mS |
|
|

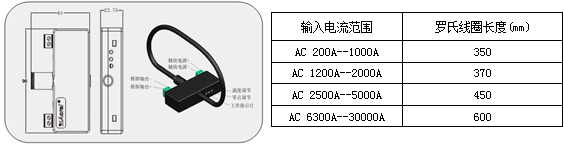

安裝方式 |
支架固定 |
|
|

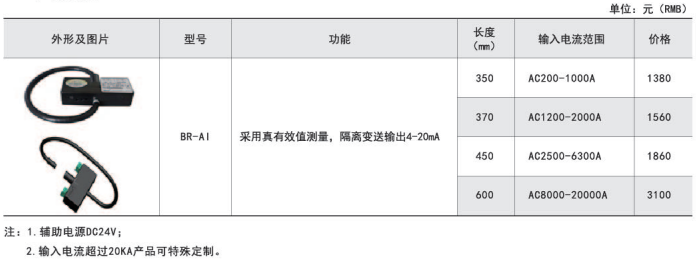

型號 |
功能 |
長度 |
輸入電流范圍 |
|

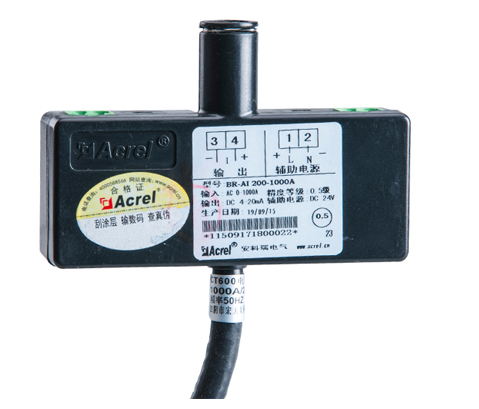

BR-AI |
采用真有效值測量， 隔離變送輸出4-20mA |
350 |
AC200-1000A |
|
370 |
AC1200-2000A |
||
|
450 |
AC2500-6300A |
||
|
600 |
AC8000-20000A |
